Proč je DC napětí nebezpečné?
Nebezpečí DC napětí v solárních systémech
Stejnosměrné (DC) napětí používané v solárních systémech je z hlediska bezpečnosti specifické. Proud kolem 15 A při napětí desítek voltů může způsobit výrazné zahřívání vodičů, konektorů a spojů, což vede k riziku požáru. DC oblouk se na rozdíl od AC sám nepřerušuje průchodem proudu nulou, proto je zhášení oblouku obtížnější a vyžaduje kvalitní jistící a spínací prvky.

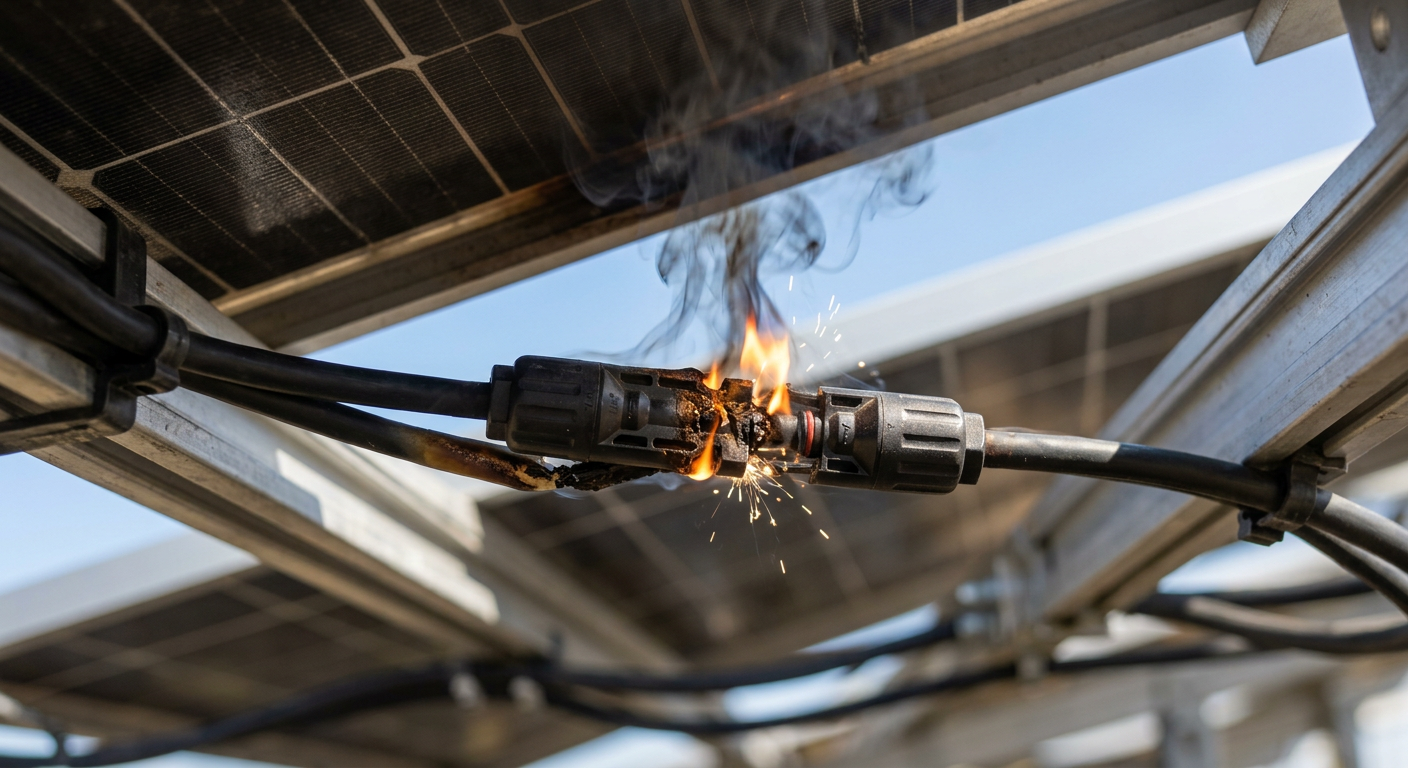

Nedostatečně dotažené nebo špatně nalisované konektory (např. MC4) zvyšují přechodový odpor. Vyšší odpor při velkém proudu způsobuje lokální přehřívání, degradaci plastů, tavení izolace a může vést k zapálení okolního materiálu. Dlouhodobé působení DC napětí způsobuje degradaci styčných ploch kontaktů, což dále zvyšuje odpor a riziko poruchy.
Jednoduchý příklad úbytku napětí na konektoru MC4
Pro výpočet úbytku napětí na přechodovém odporu se používá Ohmův zákon:
UR = I · R
Kde:
- UR je úbytek napětí na odporu [V]
- I je proud [A]
- R je odpor [Ω]
Parametry: U = 38 V, I = 15 A, přechodový odpor konektoru MC4 R = 0,5 Ω.
Úbytek napětí na konektoru:
UR = 15 · 0,5 = 7,5 V
Na konektoru se tedy ztratí 7,5 V z původních 38 V, což je výrazná ztráta. Zbývající napětí za konektorem je:
Uzbyl = 38 − 7,5 = 30,5 V
Současně vzniká ztrátový výkon:
P = I² · R = 15² · 0,5 = 225 · 0,5 = 112,5 W
Tento výkon se mění na teplo v malém objemu konektoru, což představuje extrémní riziko přehřátí a požáru. Proto je nutné dbát na kvalitní konektory, správné krimpování, čisté kontaktní plochy a pravidelnou kontrolu spojů v solárních systémech.
Nebezpečí DC oblouku
DC oblouk (stejnosměrný elektrický oblouk) je elektrický výboj mezi dvěma vodiči nebo elektrodami, mezi kterými je napětí a proud prochází ionizovaným plynem – nejčastěji vzduchem. Vzniká tehdy, když je elektrické pole tak silné, že "prorazí" vzduchovou mezeru.
Ionizace vzduchu
Když se kontakty oddalují, proud se snaží téct dál. Napětí mezi kontakty začne ionizovat vzduch:
* molekuly vzduchu se rozpadnou na ionty a elektrony,
* vzduch se změní na vodivé plazma,
* vznikne vodivý kanál.
Udržení oblouku
Plazmový kanál má velmi nízký odpor a proud pokračuje:
* oblouk vydává silné světlo,
* vzniká extrémní teplo,
* dochází k odpařování kovu elektrod.
U DC oblouku je stabilita vysoká, protože proud teče stále jedním směrem.
Teploty DC oblouku
Teplota závisí na:
* proudu,
* napětí,
* délce oblouku,
* prostředí,
* materiálu elektrod.
Typické hodnoty:
- Typ oblouku | Teplota |
- ---------------- | --------------- |
- Malý DC oblouk | 3 000–6 000 °C |
- Svařovací oblouk | 6 000–10 000 °C |
- Plazmový oblouk | až 20 000 °C |
