Měření účinnosti solárních panelů a reklamace výkonu

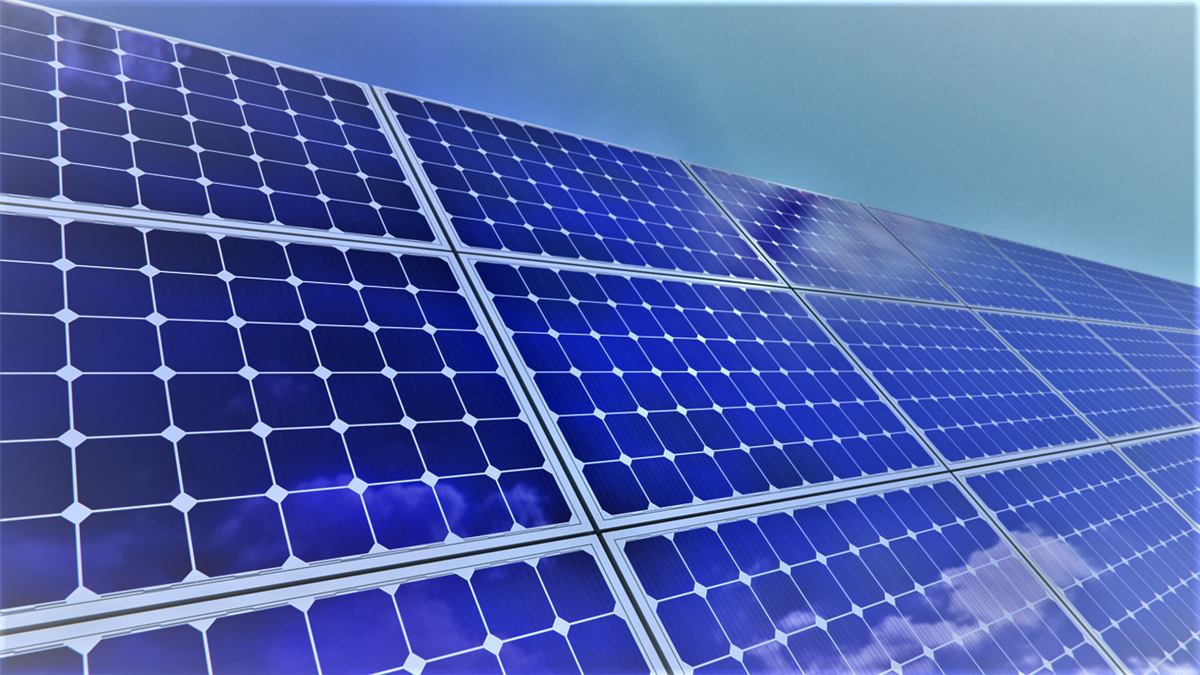

Detail monokrystalických solárních panelů

Záruka na výkon solárních panelů

Výkonová záruka obvykle garantuje, že po 10–12 letech neklesne výkon pod 90 % jmenovité hodnoty a po 25 letech zůstane alespoň 80–85 %. Podmínkou je správná instalace, pravidelná údržba, používání v souladu s návodem a ochrana panelů před mechanickým poškozením a stíněním. Výrobce i dodavatel mohou v záručních podmínkách vyžadovat také záznamy o revizích a odborném servisu.

Nejčastější vady panelů

mikropraskliny článků
delaminace skla a fólie
koroze kontaktů
hot-spoty způsobené částečným zastíněním
zhoršení průhlednosti skla
degradace výkonu nad rámec běžného stárnutí

Projevují se poklesem výroby, viditelnými skvrnami, ztmavnutím částí panelu nebo poruchou bypass diod.

Jak reklamovat výkon panelů

K reklamaci je potřeba doložit kupní smlouvu, záruční list, fotodokumentaci závady a ideálně záznamy z diagnostického přístroje. Pro tento účel používám profesionální diagnostické zařízení, které odhalí anomálie samotných panelů i DC vedení.

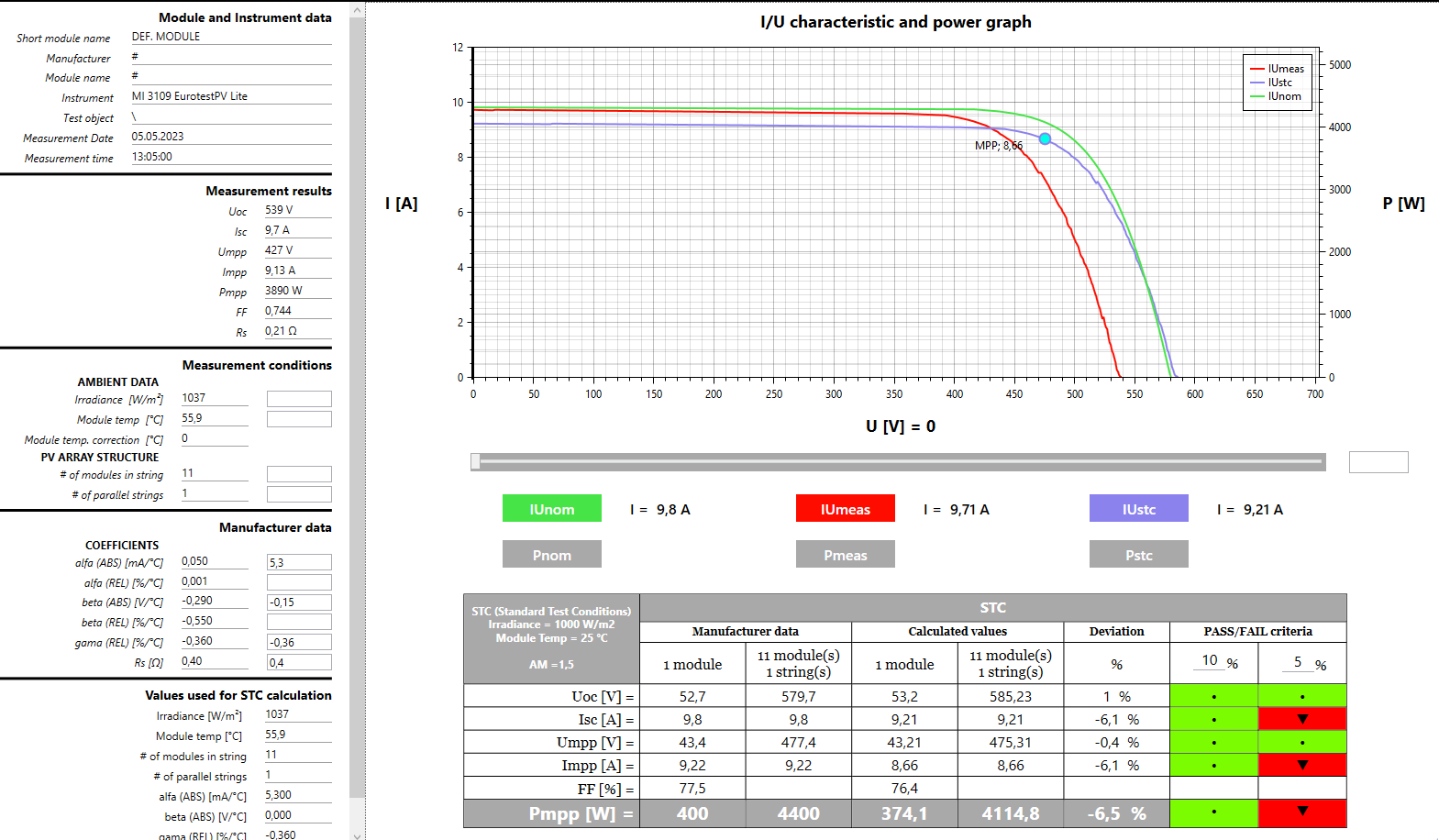

Protokol z měření I-V charakteristiky stringu 11 panelů přístrojem MI 3109 EurotestPV Lite s odchylkou výkonu -6,5 % od údajů výrobce — Protokol z I-V měření stringu: naměřený výkon je o 6,5 % nižší než údaj výrobce. Zobrazit ve větším rozlišení

Druhy měření účinnosti

Účinnost solárních panelů se hodnotí několika typy měření, která odhalují elektrické, tepelné i mechanické vlastnosti systému. Správně zvolená diagnostika pomáhá optimalizovat výkon, prodloužit životnost panelů a včas odhalit skryté závady.

Měření VA charakteristiky (I-V křivka)

Měření VA charakteristiky sleduje závislost proudu na napětí při různém zatížení panelu. Z I-V křivky se určí maximální výkon, napětí naprázdno, zkratový proud a tvar křivky, který odhalí degradaci článků nebo nesoulad mezi moduly. Naměřená data se porovnávají s údaji výrobce z technického listu (datasheetu) každého panelu.

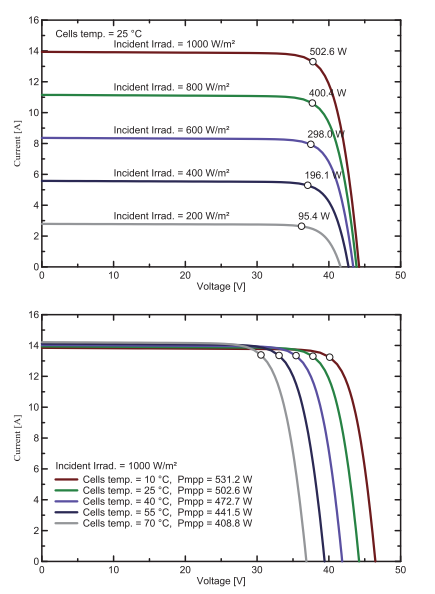

I-V křivky solárního panelu z datasheetu výrobce při různém ozáření a teplotě článků — I-V křivky z datasheetu výrobce: výkon panelu podle ozáření a teploty článků.

Na panely se nainstaluje snímač intenzity ozáření a diagnostickým přístrojem se změří charakteristika. Data se nahrají do výpočtového programu, který je vyhodnotí a vypočítá degradaci panelů. Metoda je velmi přesná: díky výpočtu sériového a paralelního odporu určí i stav DC vedení včetně konektorů MC4. To běžné měřicí přístroje neumožňují a podstatná část DC vedení tak zůstává bez kontroly.

Výsledek měření je podkladem pro reklamační řízení, pro odhalení ztráty výkonu i pro preventivní kontrolu.

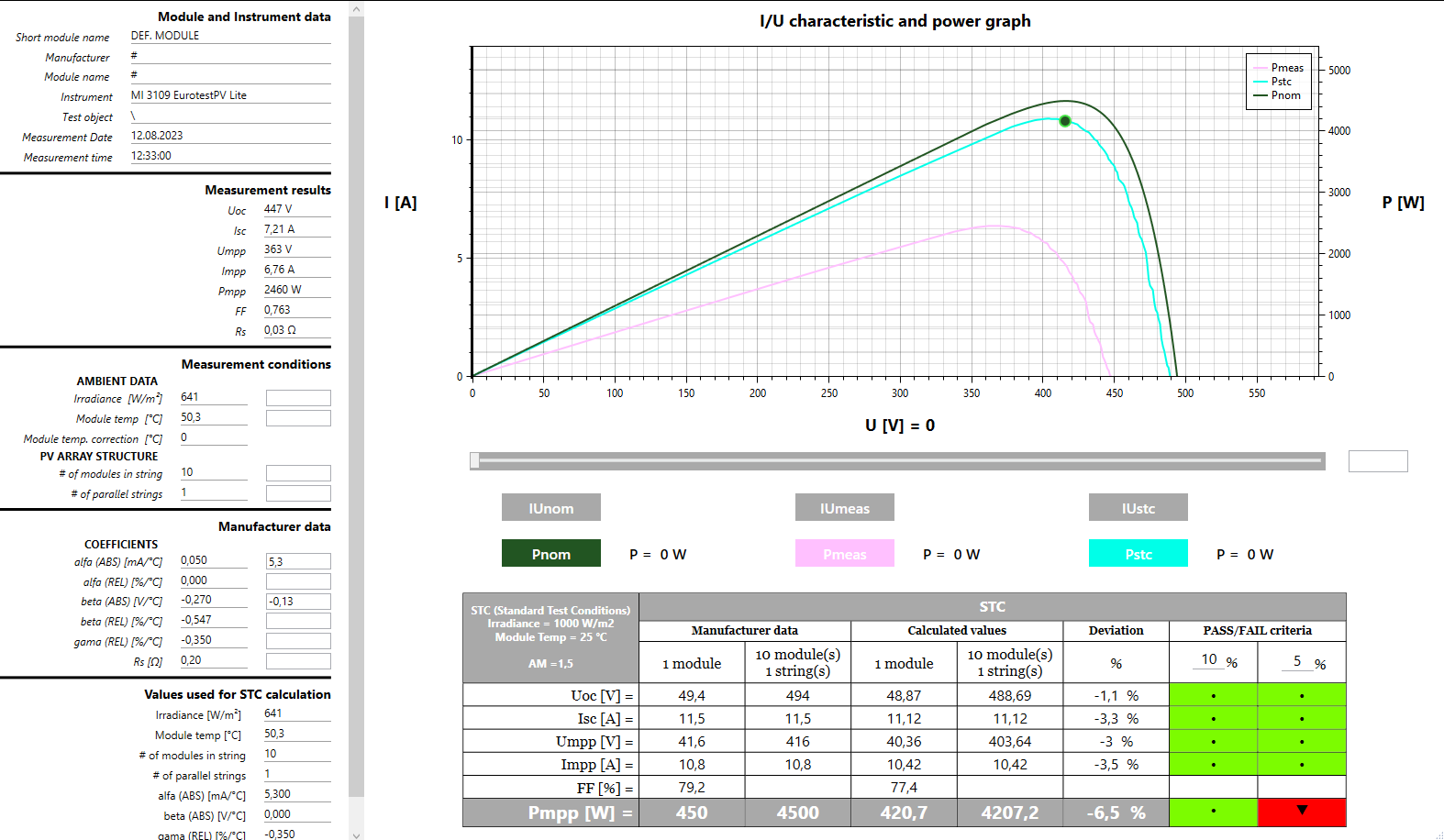

Záznam z I-V analyzátoru: naměřená a přepočtená výkonová křivka stringu 10 panelů ve srovnání se jmenovitým výkonem — Záznam z přístroje: výkonová křivka naměřená, přepočtená na standardní podmínky (STC) a jmenovitá. Zobrazit ve větším rozlišení

Další metodu diagnostiky popisuji v článku Termografie solárních panelů. Měření nabízím v rámci revize fotovoltaické elektrárny.
